将两节母线槽端头导体插入母线连接器，安装型式见下图，确认相位无误后，测量接头盖板连接孔距，且保证两母线槽端头导体间距40mm的间隙，考虑母线通电运行后的热膨胀因素，每个连接器能自吸4-5mm的膨胀量。

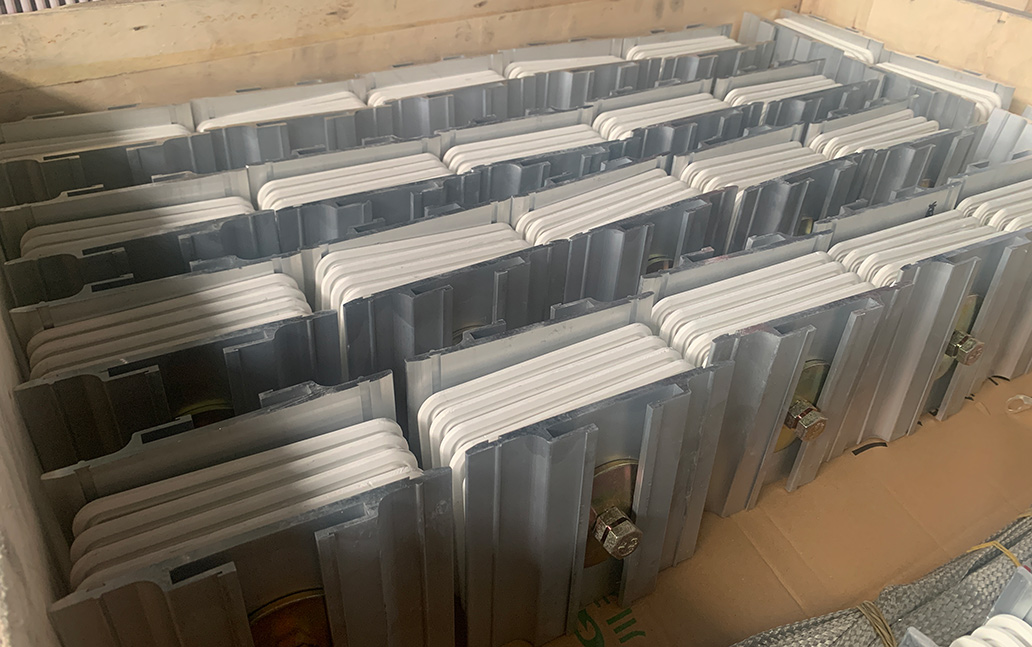

母线槽连接器

母线槽连接器均采用恒定双螺栓头高强力矩螺栓，该双螺栓头中间颈项设有力矩标志牌，紧固连接时，钣手拧住螺栓外端帽进行紧固，直至螺栓外端帽颈部断裂力矩标志牌脱落即可。

什么是母线槽连接器? 大家都知道,母线槽跟电缆不一样,电缆可以一整根铺设,距离很长.但母线槽由于本身结构的特殊性,无法像电缆一样可以通过判卷方式运输安装.它只能是一节一节的,在现场安装.而且,每一节又不能特别的长,否则会无法实地安装,比如楼宇内的竖井里母线槽每节之间,就是需要一种连接装置,我们叫他母线槽连接器.连接器的作用,就是连接上下级联的母线槽,一般在设计应用线路之前,连接器会根据母线槽的长度,大小,规格就设计出来.比 如5000A的插接式母线槽,他就分为三相四线和三相五线,那么与之匹配的母线槽连接器也要是五线的。

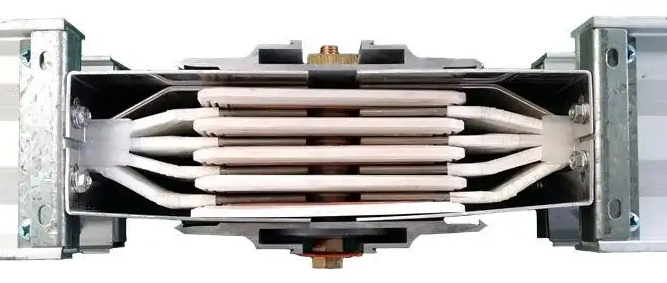

两个密集型母线槽连接使用连接器

现在的母线槽连接器在使用过程中,不会发生错相,安装比较快捷.一般有下面几个特点:

1 安装快捷

现在的母线槽连接器在安装的时候,是不可翻转的,两段母线槽在连接的时候,就不会因为翻转而错相.

2 设计双头力矩螺栓

双头螺栓可以在安装的时候,只需要一个普通的扳手旋转上面的螺母,一直到螺栓头自动断裂,而且红色的指示垫片掉落,就说明已经最佳力矩了.

3 高压力均衡

螺栓锁紧的时候产生的压力通过特殊设计的垫圈传送到铜排等截面的高压力均衡垫,使整个的母线槽连接面压力均衡.松紧适度,电气连接安全可靠.

4 膨胀补偿

对接头满足热膨胀引起的母线槽线性伸缩,母线槽连接器提供7毫米的膨胀补偿功能,这样整个母线槽系统不需要再安装特殊的膨胀节单元了.

5 防护等级高

母线槽在安装使用过程中,都是以节为单位连接起来的,连接器就是连接母线槽的重要功能部件,连接器也叫母线槽连接头.其结构是护板用锁紧螺栓紧固在绝缘护板上，绝缘护板与绝缘护板间是导电排，导电排用注塑模块固定在绝缘护板上，模块式固定压板在绝缘护板与绝缘护板间，母线导体在导电排与导电排间，绝缘护板的两面是凸凸结构，绝缘护板间是凸凸连接，两绝缘护板间的导电排紧紧地吸附在绝缘护板上，绝缘护板通过绝缘护板上的铜片与母线排上的导电排紧密接触。

优点：由于绝缘护板间是凸凸连接，两绝缘护板间的导电排紧紧地吸附在绝缘护板上，绝缘护板通过其上的铜片与母线排上的导电排紧密接触。有效的确保母线槽的导电体与连接器的导电排更加可靠接触，避免了短路现象的发生.密集型母线槽连接器包括上、下盖板、散热压板、绝缘隔板、绝缘衬套、导体连接铜板，其中，上、下盖板、散热压板、绝缘隔板、绝缘衬套、导体连接铜板通过紧固件固定连接成一体，绝缘衬套固定于绝缘隔板的上面，导体连接铜板固定于绝缘隔板与绝缘衬套之间，上盖板的下表面及下盖板上分别固定设有至少一压板装置，本实用新型将紧固压力通过所述压板装置传递给散热压板和侧板，再通过散热压板和侧板传递给绝缘隔板和连接铜板，使导体连接铜板受力均匀，防止导体连接铜板因受力不均而损坏，保了母线槽的电气安全。
